Укрытие из типовых ж/б панелей (ТР-20)

----Укрытие из типовых ж/б панелей (ТР-20)

Артикул: ЗС-ТР-20

МСБ

Подробнее

9 660 руб./м2

* Минимальный заказ от 10 000 руб.

Под заказ

Нашли дешевле?

Как заказать?

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Гарантия на все

Монтаж оборудования

Работаем по всей России

Любая форма оплаты

Сертификаты качества

Быстрая доставка

Перейти в услугу

Описание

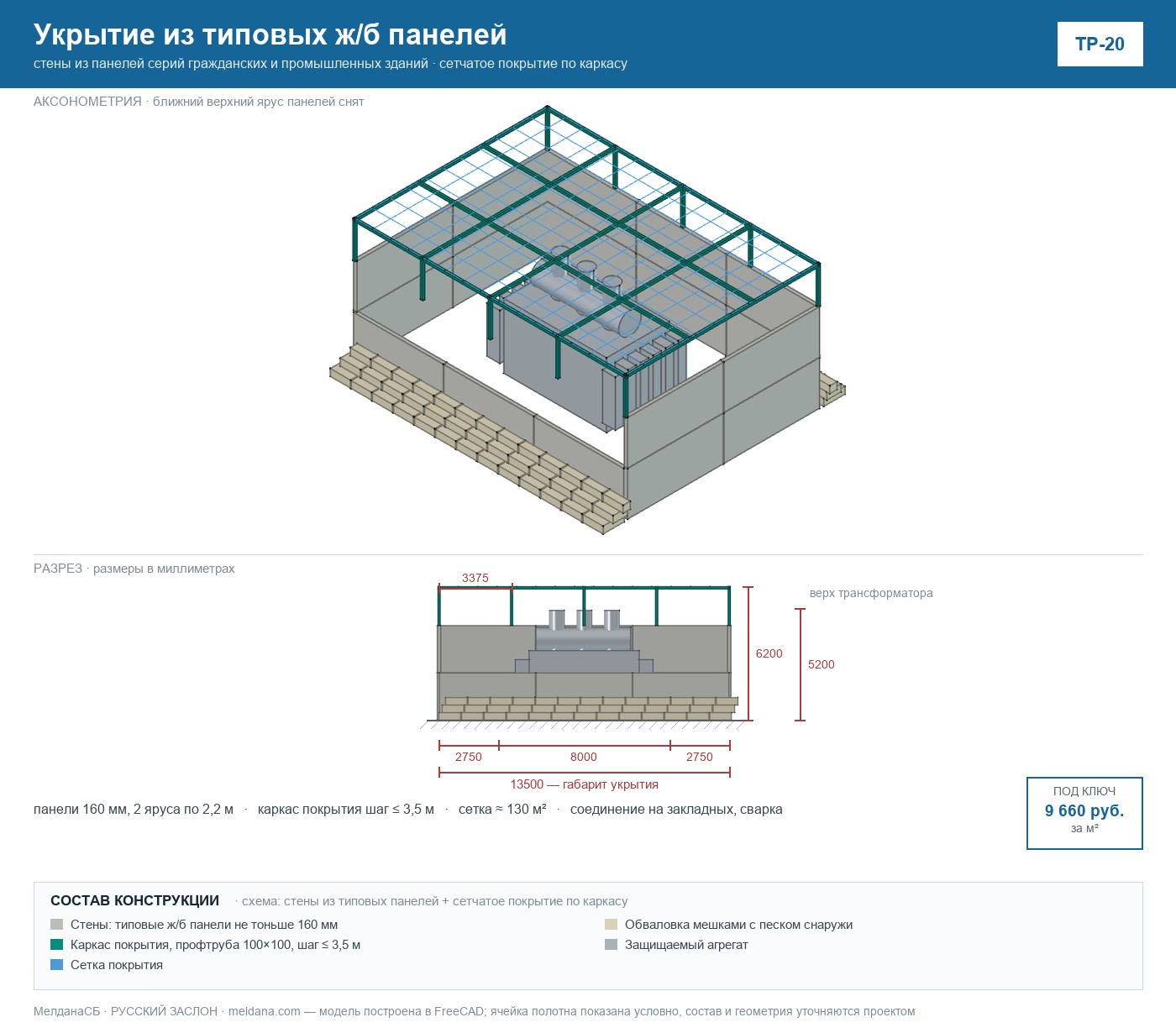

Укрытие решает задачу оперативной физической защиты трансформаторов, ДГУ, насосных и щитовых от поражающего воздействия БПЛА при наличии у заказчика типовых железобетонных панелей серий гражданских и промышленных зданий. Конструкция собирается из двух ярусов панелей толщиной не менее 160 мм, по верху устраивается каркас из профтрубы 100×100 с шагом не более 3,5 м и сетчатое покрытие. По сравнению с капитальной защитной ограждающей конструкцией такое решение ставится быстро и не требует длительного останова объекта. При необходимости в дальнейшем его можно заменить проектной защитной ограждающей конструкцией.

Защитный функционал

Что решение блокирует по типам угроз — сбоку и сверху, от прямого контактного подрыва и от осколков:

Средство поражения	Контактный подрыв		Осколки, шрапнель
Средство поражения	сбоку	сверху	сбоку	сверху
Управляемое ракетное оружие, РСЗО	—	—	✓	—
Средние БПЛА	—	✓	✓	✓
Лёгкие БПЛА	✓	✓	✓	✓
Малые БПЛА	✓	✓	✓	✓

Состав и параметры

Стены	типовые ж/б панели толщиной не менее 160 мм, два яруса по 2,2 м
Соединение	через закладные детали на сварке, при необходимости — дополнительные пластины
Основание	существующее твёрдое покрытие или подсыпка щебнем
Покрытие	каркас из профтрубы 100×100 с шагом не более 3,5 м, сетка по каркасу
Обваловка	мешки с песком по периметру снаружи
Где применяется	трансформаторы, ДГУ, насосные, щитовые — когда панели есть в наличии у заказчика

Цена

9 660 руб. за м² стены — противоосколочная стенка-панель ЗС-ПС-01 8 235 руб./м² + монтаж МН07 1 425 руб./м²; покрытие: прогон ЗС-ПР-06 1 464 руб./пог. м, полотно 895 руб./м²; при собственных панелях заказчика — только монтаж. Цены с НДС 22 %, клиентский прайс «РУССКИЙ ЗАСЛОН» v9.1.

Что нужно до монтажа

Перед монтажом необходимо обследовать состояние панелей, закладных деталей и основания, согласовать размещение с балансодержателем объекта. Требуется расчёт каркаса, сварных соединений и устойчивости конструкции под расчётные нагрузки.

Ограничения

Решение применимо только при наличии у заказчика типовых железобетонных панелей и возможности их доставки и монтажа краном. Требуется существующее твёрдое покрытие или подготовленная щебёночная подсыпка, а геометрия укрытия ограничена двумя ярусами панелей высотой по 2,2 м. Для объектов с повышенными требованиями оно не заменяет проектную защитную ограждающую конструкцию и подлежит расчёту при изменении нагрузок.

МелданаСБ проектирует решение, поставляет материалы и монтирует под ключ. Расчёт под ваш объект — в онлайн-калькуляторе ЗОК или по заявке.

Обратите внимание: объём и состав уточняются проектом; расчёт ориентировочный, вилка −25 % … +40 % до обмеров; не является публичной офертой.

Услуги

Привязка типового решения ЗОК к объекту — расчёт, документация, материалы

У вас ТЗ «по типовому решению» или отраслевые типовые решения? Привяжем решение к площадке: обследование, расчёт на ветер и снег, спецификация, подбор аналогов материалов с подтверждением уровня защиты, монтаж.

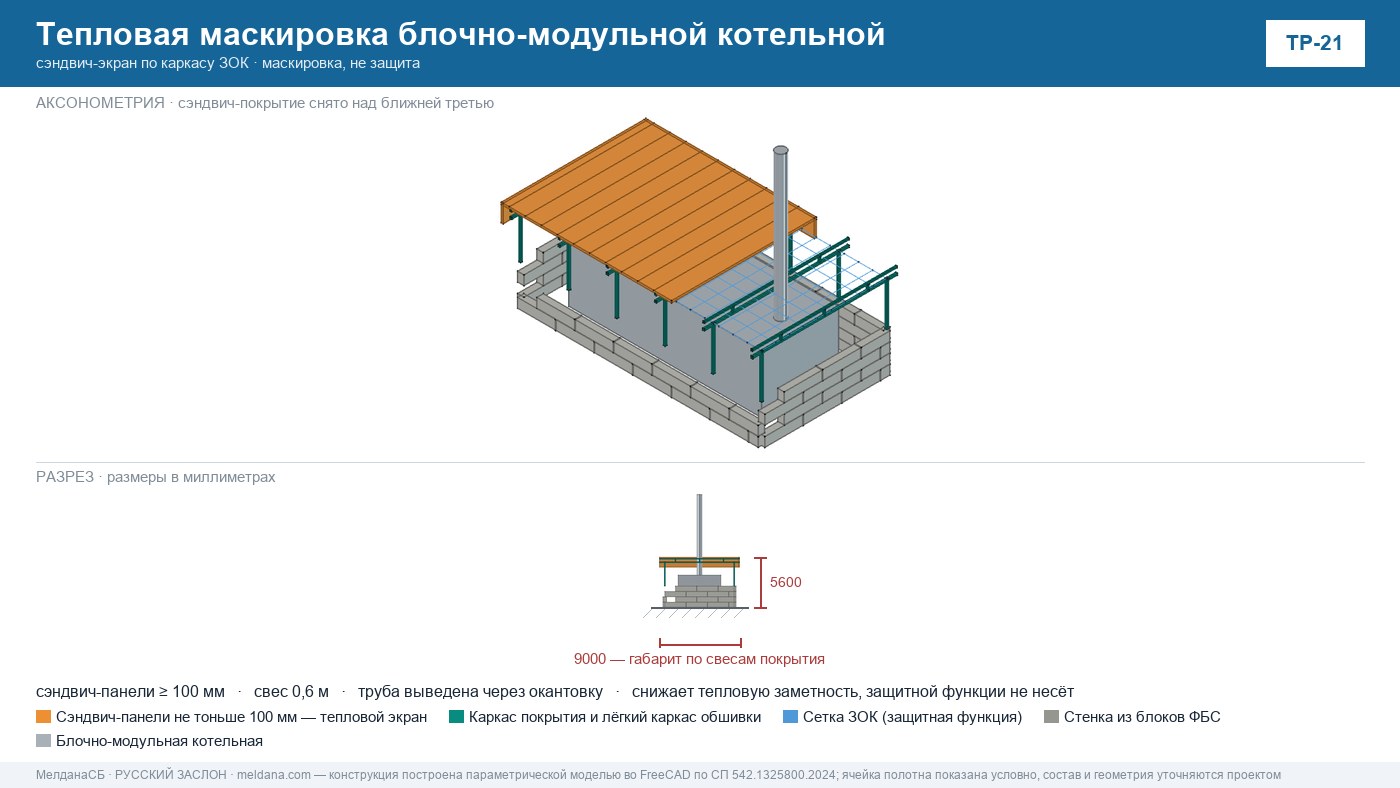

Тепловая маскировка котельных и блочно-модульных зданий
